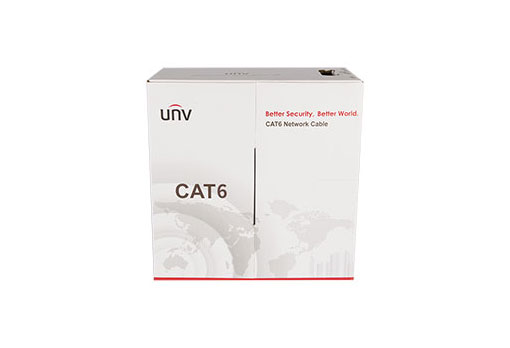

CAB-LC3100B-IN

UTP Category 6 Cables / Gray

UTP Category 6 Cables / Gray กล้องวงจรปิด CCTV

Content of Data Sheet
Product model CAB-LC3100
Product specification HSYV-6 4×2×0.57
Test Standard YD/T1019-2013
Conductor Material OFC(Oxygen free copper)
AWG 23
Nom.O.D.(mm) 0.57±0.005 mm
DC resistance ≤95 Ω/km
Insulation Material HDPE
Thickness 0.2±0.02 mm
Diameter 1.02±0.05 mm
Color Blue/White- Blue Green/White-Green
Electrical Characteristics:
Frequency Characteristic impedance RL ATT NEXT
MHz ohm ≥dB/100m ≤dB/100m ≥dB/100m
1 100±15 20.0 2.0 74.3
4 100±15 23.0 3.8 65.3
10 100±15 25.0 6.0 59.3
16 100±15 25.0 7.6 56.2
20 100±15 25.0 8.5 54.8
31.25 100±15 23.6 10.7 51.9
62.5 100±15 21.5 15.4 47.4
100 100±15 20.1 19.8 44.3
155 100±15 18.9 24.7 41.7
200 100±15 18.0 29.0 39.8
250 100±15 17.3 32.8 38.3

Frequency FEXT PS NEXT PS FEXT Phase delay
MHz ≥dB/100m ≥dB/100m ≥dB/100m ≤ns/100m
1 63.8 72.3 64.8 570.0
4 51.7 63.3 57.7 552.0
10 43.8 57.3 44.8 545.4
16 39.7 54.3 40.7 543.0
20 37.7 52.8 38.7 542.0
31.25 33.9 49.9 34.9 540.4
62.5 27.8 45.4 28.8 538.6
100 23.8 42.3 24.8 537.4
150 20.2 39.4 20.9 536.0
200 17.7 37.8 18.7 536.0
250 15.8 36.3 16.8 536.0

UTP Category 6 Cables V1.0.pdf

คำถามที่พบบ่อยเกี่ยวกับสินค้า

สินค้าเหมาะกับงานแบบไหน?
เหมาะกับงานกล้องวงจรปิด CCTV ระบบเครือข่ายสำนักงาน บ้าน โรงงาน และงานติดตั้งที่ต้องการอุปกรณ์ Network ที่เสถียร
รองรับการใช้งานกับอุปกรณ์อะไรบ้าง?
ใช้งานร่วมกับ IP Camera, NVR, DVR, PoE Switch, Router, Access Point และอุปกรณ์ Network ที่เกี่ยวข้องได้ตามสเปกของรุ่น
มีเอกสารหรือ datasheet ให้ดาวน์โหลดหรือไม่?
มีเอกสารประกอบสินค้าในแท็บ Datasheet หากมีไฟล์แนบสำหรับรุ่นนั้น ระบบจะให้ดาวน์โหลดได้ทันที
